工場見学・設備一覧

map

設計部門

設計部門設計人員 約50名   設計部門

加工部門

加工設備

加工範囲:単位mm
 門型マシニングセンター  オークマ MCR-Bll-HP  2500×4000×800+950H
 新日本工機 RB-150F  2300×4250×600+850H
 オークマ MCV-20A  2000×3000×420+1050H
 オークマ MCR-A5C  3000×5000×800+1300H
 門型モデル加工機  セキテック MM1900  1850×2450×820H
 ショーダ NC147  1425×2000×500+1200H
 竪型マシニングセンター  オークマ MD-650VB  650×1530×610
 マキノ FNC106-A30  660×1050×650
 OKK MCV-660  660×1520×650
 NCワイヤーカットM/C  FANUC ROBOCUT α-1ic  570×400×120H
 FANUC ROBOCUT α-1iD  600×400×310 (大テーパー仕様)
 竪型フライス盤  日立 2MW-V
 OKK HM-2V
 山崎 YZ-8WR
 カントー KGJP
 高速万能AI CNCドリル  FANUC ロボドリル α-T21iE  400×500×330H
 平面研削盤  ヒタチ GHL-300S-6  300×600×600H
 ラジアルボール盤  イケダ RMB-1800
 直立ボール盤  ヨシダ YD2-54
 普通旋盤  ワシノ LE0-80A
 アイトレーサー式ガス溶断機  コイケ MG-1300CS  950×1500
 箱型電気炉(焼鈍用)  アカミ MAX.1200℃  500×1000×600H

測定設備

 三次元測定機  東京貿易トーマス 1015+MEGAⅡ  1200×4200×1500H 1式
 東京貿易トーマス 2015J+MEGAⅡ  1500×5200×2000H 2式
 東京貿易トーマス 2015J+MEGAⅡ   5台
 東京貿易トーマス 2015F+MEGAⅡ   2台
 東京貿易レイアウトマシン20E+MEGAⅡ    2台
 東京貿易レイアウトマシン16E+MEGAⅡ    1台
 東京貿易レイアウトマシン16E+プロメイト    11台
 東京貿易レイアウトマシン12E+プロメイト    6台
 ポーテージレイアウトマシン(ケガキ専用)    3台
 ミツトヨC806-10MPK120  1000×450×800H 1式
 FARO Platinum 10ft.  3.0m 1台
 東京貿易 多関節型3次元測定器 ベクトロン   2台
 GOM社 ATOS Ⅲ Triple Scanシステム   1台
 測定用定盤     4000×6000×400H 1面
    3500×5000×250H 2面
    3000×4000×250H 7面

CAD / CAM設備

 三次元データ処理  DIPRO / ALPHA  (Windows) 4式
 SPACE VISION  (Windows) 9式
 NX (Mach3)  (Windows) 1式
 Work NC  (Windows) 2式
 CADmeister  (Windows) 1式
 VISI  (Windows) 1式
 シミュレーション・ソフト  Cimstation  (Windows) 5式
 三次元設計用  NX  (Windows) 20式
 I-CAD/SX  (Windows) 18式
 CATIA-V5  (Windows) 2式
 DIPRO / MASTER (I-DEAS)  (Windows) 2式
 二次元設計用  AutoCAD-LT  (Windows) 35式
 AutoCAD-Mechanical  (Windows) 1式
 制御設計用  AutoCAD-LT  (Windows) 6式
 ACAD-DENKI  (Windows) 2式
 付属機器  日本オセ TDS860  大型プロッタ   1式

大型加工機 工場

    大型加工機 工場

大型NC加工機 : 新日本 RB-150F 五軸加工機 大型NC加工機 : 新日本 RB-150F 五軸加工機

加工範囲
2400 X 4250 X 600(高さ方向クロスバー可動 650)
単位:mm

  大型NC加工機 : オークマ MCR-A  五軸加工機 大型NC加工機 : オークマ MCR-A  五軸加工機

加工範囲
3050 X 5100 X 850(高さ方向クロスバー可動 1300)
単位:mm

大型NC加工機 : オークマ MCR-B11-HP 五軸加工機 大型NC加工機 : オークマ MCR-B11-HP 五軸加工機

加工範囲
2500 X 4000 X 800(高さ方向クロスバー可動 1000)
単位:mm

  大型NC加工機 : オークマ MCV-20A  五面加工機 大型NC加工機 : オークマ MCV-20A  五面加工機

加工範囲
2000 X 3000 X 400(高さ方向クロスバー可動 1150)
単位:mm

門型モデル加工機 : ショーダ NC147 門型モデル加工機 : ショーダ NC147

加工範囲
1500 X 2000 X 500(高さ方向クロスバー可動 500)
単位:mm

  門型モデル加工機 : セキテック MM1900 門型モデル加工機 : セキテック MM1900

加工範囲
1900 X 2500 X 850
単位:mm

小型加工機 工場

    小型加工機 工場

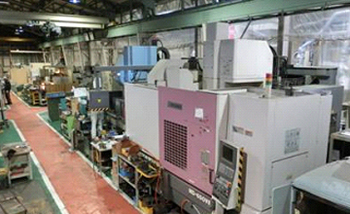

マシニングセンター  : オークマ MB-650VB マシニングセンター  : オークマ MB-650VB   マシニングセンター  : OKK MCV-660 マシニングセンター  : OKK MCV-660

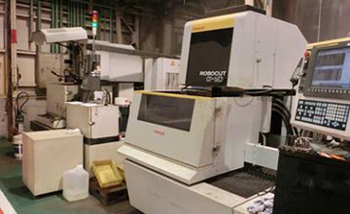

NCワイヤーカットM/C  : FANUC ROBOCUT NCワイヤーカットM/C  : FANUC ROBOCUT   高速万能AI CNCドリル : FANUC ロボドリル 高速万能AI CNCドリル : FANUC ロボドリル

計測機

・東京貿易トーマス 2015J (2台)

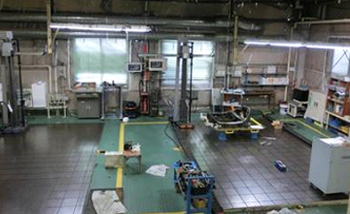

・定盤 4,000mm×6,000mm×400H東京貿易トーマス 2015J
  ・東京貿易 トーマス2015J (2台)
・定盤 3,600mm×6,000mm×250H東京貿易 トーマス2015J

・東京貿易レイアウトマシン 2015F+MEGAⅡ(2台)
・定盤 3,500mm×6,000mm×250H東京貿易レイアウトマシン 2015F+MEGAⅡ
  ・東京貿易 トーマス 2015J (3台)
・定盤 3,000mm×5,000mm×250H (2面)東京貿易 トーマス 2015J

・東京貿易トーマス 1015システム (1台)
・定盤 3,000mm×4,000mm×300H東京貿易トーマス 1015システム


・多間接型三次元測定機ベクトロン VMC6666Mpls (2台)
・非接触計測システム (レーザースキャナー)多間接型三次元測定機ベクトロン VMC6666Mpls
  非接触で計測風景

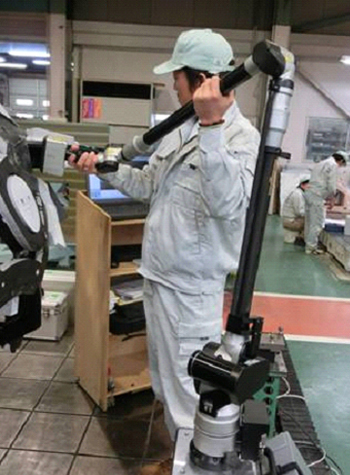

計測風景

・FARO Platinum 10ft. 接触式 (1台)

検具粗材工場

    検具粗材工場

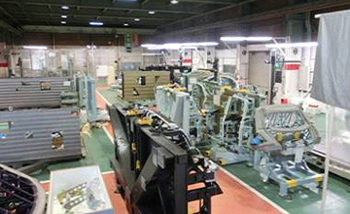

樹脂材検具組立工場

樹脂材検具組立工場   樹脂材検具組立工場

金物検具組立工場

金物検具組立工場   金物検具組立工場

相模原工場(トライアル工場)

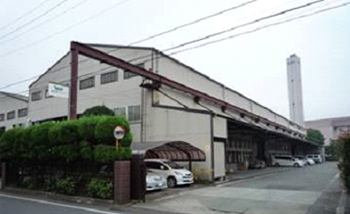

相模原工場
●工場エリア 49.5m×36m=1,782㎡
●クレーン 2.8t 4基
  5t 1基

相模原工場   相模原工場

湘南工場(トライアル工場)

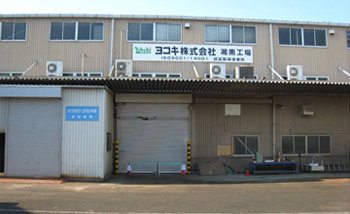

湘南工場
●1階工場エリア 24.5m×20m=480㎡
●クレーン 2.8t 3基

湘南工場   湘南工場

新羽工場

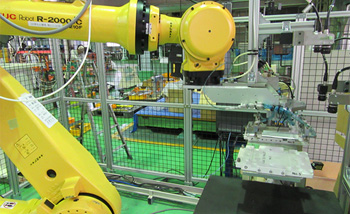

新羽工場
●工場エリア 2170㎡
●クレーン 5t×1基 2.8t×3基 2t×2基 1t×1基
●定盤 3000×2000 1面
5000×3000 1面
●レイアウトマシン MEGAⅡ 1台
実験・トライ用6軸汎用ロボット 1台+視角装置(カメラ4台)
ハンドチェンジャー、スポット溶接タイマー、サーボGUN

実験・トライ用スカラーロボット 1台+視角装置(カメラ2台)

実験・トライ用3軸直交ロボット 1台+視角装置(カメラ2台)

新羽工場   新羽工場

新羽工場   新羽工場
